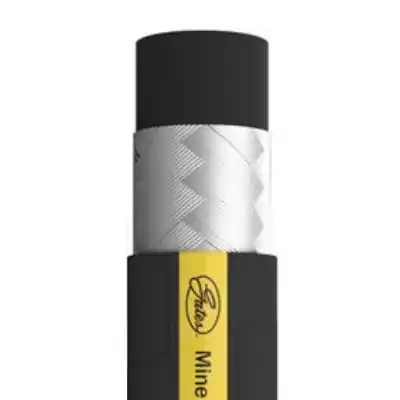

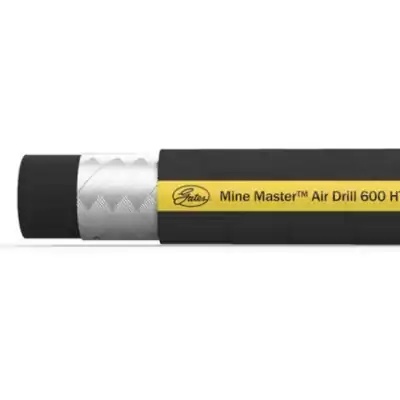

Manguera de aire de alta presión y alta temperatura utilizada en minería industrial, construcción, minería neumática y perforación, aplicaciones que requieren una manguera de alambre trenzado con una cubierta de goma gruesa para altas temperaturas.
| Rango de temperaturas | -40 °C a +149 °C (-40 °F a +300 °F) |
|---|---|
| Tubo | Tipo J (CPE) Negro |
| Cubierta | Tipo J (CPE). Negro con franja amarilla. Todos los tamaños perforados |
| Refuerzo | Alambre de acero trenzado de alta resistencia |
| Factor de diseño | 4:1 |
| Conexiones | 14, 15, 18, 35, 71 Prensado Permanente o 80 Gates GSP (1 1/2 “o 2” solamente). |
| Empaque | Longitud estándar de 15.24 m (en todos los diámetros) Longitud estándar de 15.24 m (2”, 3”) con empaque estándar de cartón y una pieza de longitud continua con máximo de una pieza Longitud estándar de 15.24 m (1 1/2”, 2”, 2 1/2”, 3”, 4”) con empaque estándar de cartón con opción de ± 10 pies, con una longitud mínima de 10 pies y cantidad máxima de 2 piezas Referencia de código de empaque: CTN= Empaque de cartón. T= Una pieza de longitud continua con un máximo de una pieza. QQ= Cantidad ± 10 pies, Longitud mínima: 10 pies, Cantidad máxima: 2 |
| Información complementaria | NORMAS: Tubo: ARPM (Clase B) Resistencia media al aceite. Cubierta: ARPM (Clase B) Resistencia media al aceite |
| Tipo de producto | Manguera |
|---|---|
| UPC | 36180311 |
| Marca | Gates |
| Color | Negro |
| Diámetro interno | 1 1/2 pulg 38.1 mm |
| Diámetro externo | 2.020 pulg 51.3 mm |
| Presión | 600 PSI 41.4 BAR |
| Curvatura mínima | 12.0 pulg 304.8 mm |
| Longitud | 50 pies 15.2 metros |
| Peso unitario | 1.130 libras/pie 1.683 kgs/metro |
| Peso | 56.5 libras 25.7 kgs |
| Tipo de tubo | CPE |
| Temperatura mínima | -40 °C -40 °F |
| Temperatura máxima | 149 °C 300 °F |
Las mangueras con tipo de tubo CPE ofrecen resistencia química a las siguientes sustancias:
Manguera de aire de alta presión y alta temperatura utilizada en minería industrial, construcción, minería neumática y perforación, aplicaciones que requieren una manguera de alambre trenzado con una cubierta de goma gruesa para altas temperaturas.
| Rango de temperaturas | -40 °C a +149 °C (-40 °F a +300 °F) |
|---|---|
| Tubo | Tipo J (CPE) Negro |
| Cubierta | Tipo J (CPE). Negro con franja amarilla. Todos los tamaños perforados |
| Refuerzo | Alambre de acero trenzado de alta resistencia |
| Factor de diseño | 4:1 |
| Conexiones | 14, 15, 18, 35, 71 Prensado Permanente o 80 Gates GSP (1 1/2 “o 2” solamente). |
| Empaque | Longitud estándar de 15.24 m (en todos los diámetros) Longitud estándar de 15.24 m (2”, 3”) con empaque estándar de cartón y una pieza de longitud continua con máximo de una pieza Longitud estándar de 15.24 m (1 1/2”, 2”, 2 1/2”, 3”, 4”) con empaque estándar de cartón con opción de ± 10 pies, con una longitud mínima de 10 pies y cantidad máxima de 2 piezas Referencia de código de empaque: CTN= Empaque de cartón. T= Una pieza de longitud continua con un máximo de una pieza. QQ= Cantidad ± 10 pies, Longitud mínima: 10 pies, Cantidad máxima: 2 |
| Información complementaria | NORMAS: Tubo: ARPM (Clase B) Resistencia media al aceite. Cubierta: ARPM (Clase B) Resistencia media al aceite |
Esta manguera se recomienda para el uso de alta presión y trabajo pesado en aplicaciones industriales, de construcción y de minería neumática que requieren alambre trenzado en manguera con tubo resistente al aceite y cubierta resistente a la abrasión.
Marca: Gates. Presión: 500 PSI (34.5 BAR). Rango de temperaturas: -30 °C a +82 °C (-22 °F a +180 °F) servicio continuo. Tipo de tubo: Nitrilo
Ver detalles
Manguera para uso extra pesado y alta presión en aplicaciones industriales, de construcción y de minería neumática que requieran manguera trenzada de alambre con un tubo resistente al aceite y una cubierta resistente a la abrasión.
Marca: Gates. Color: Gris. Presión: 500 PSI (34.5 BAR). Rango de temperaturas: -34 °C a +100 °C (-30 °F a +212 °F) servicio continuo. Tipo de tubo: Neopreno
Ver detalles
Manguera para aire a alta presión, aplicaciones para agua y aceite, en donde se requiera una buena resistencia al aplastamiento y excelente flexibilidad.
También se recomienda para servicios de lavado a alta temperatura (100 °C). Adicionalmente puede manejar vapor a una presión máxima de 100 PSI.
Marca: Gates. Color: Roja. Rango de temperaturas: -34 °C a +100 °C ( -30 °F a +212 °F ) para servicios de aire. Tipo de tubo: Neopreno
Ver detalles
Esta manguera se recomienda para servicio de agua a alta presión en aplicaciones de minería subterránea y servicio de lavado con agua caliente. La cubierta gruesa cumple con los requisitos de autoextinción de MSHA y está diseñada para el duro entorno minero.
Marca: Gates. Color: Amarillo. Presión: 1000 PSI (68.9 BAR). Rango de temperaturas: -40 °C a +100 °C (-40 °F a +212 °F) rango de servicio. Tipo de tubo: EPDM
Ver detalles
Conexiones flexibles en sistemas de emulsión y distribución de agua a alta presión utilizados en una variedad de industrias. El grosor de la cubierta cumple con los requisitos de autoextinción de MSHA y está diseñada para el duro entorno minero.
Marca: Gates. Presión: 1000 PSI (68.9 BAR). Succión: 10 pulg Hg (254.0 mm Hg). Curvatura mínima: 20.0 pulg (508.0 mm). Rango de temperaturas: -40 °C a +100 °C (-40 °F a +212 °F) en servicio normal. Tipo de tubo: Neopreno
Ver detalles
